为什么你的装配体在SOLIDWORKS中不可见？ | SOLIDWORKS教程

在工程团队终于完成了一个复杂组件的初步版本，并在SOLIDWORKS PDM中把设计推到了原型审查状态后。这时您可以在创建技术文档方面抢先一步，这样就可以保证最终版设计和设计文档同时发布，但也可能在审查时您会遇到装配体在SOLIDWORKS中不可见的情况，今天我们就一起来探索如何解决这个问题呢？

在工程团队终于完成了一个复杂组件的初步版本，并在SOLIDWORKS PDM中把设计推到了原型审查状态后。这时您可以在创建技术文档方面抢先一步，这样就可以保证最终版设计和设计文档同时发布。

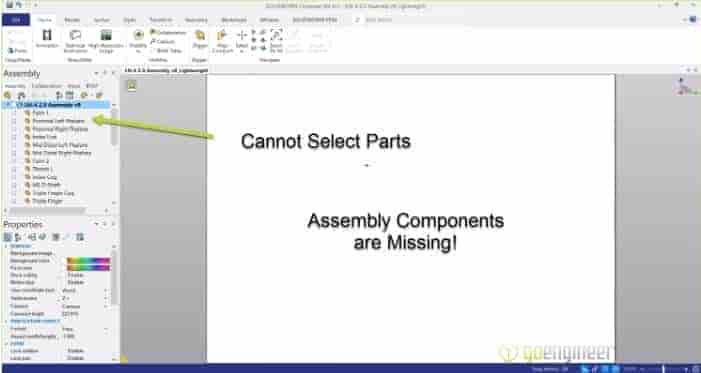

工程团队将通过使用轻量级模式、大型装配模式或大型设计审查模式进行设计审查会议，通过节省重建的措施来最大化性能。然而，在审查SOLIDWORKS Composer文件（.smg）时，出现了屏幕上没有出现任何东西，而且没有一个零件可以选择的情况（如下图）。

SOLIDWORKS 选项

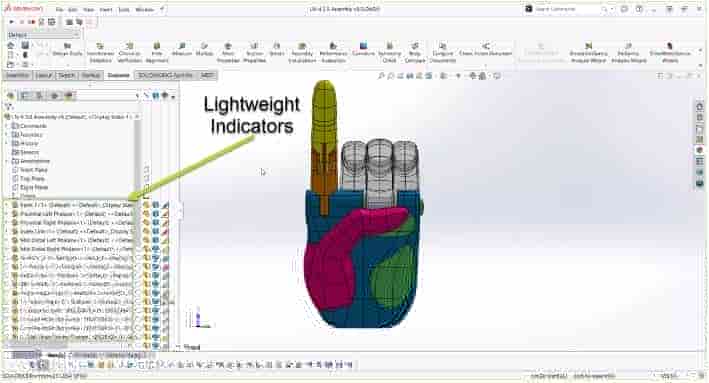

在 SOLIDWORKS 中，FeatureManager 设计树可能如下图所示。羽化图标显示组件未解析，这是一项很棒的技术，可以在 SOLIDWORKS 中更快、更轻松地处理装配体，而无需完全解析零部件。

需要注意的是，轻量级（和其他非完全解析）零部件不能在 SOLIDWORKS Composer 文件中保存为角色，因为 Composer 需要完整的 SOLIDWORKS 模型才能解析几何角色。

解决方案

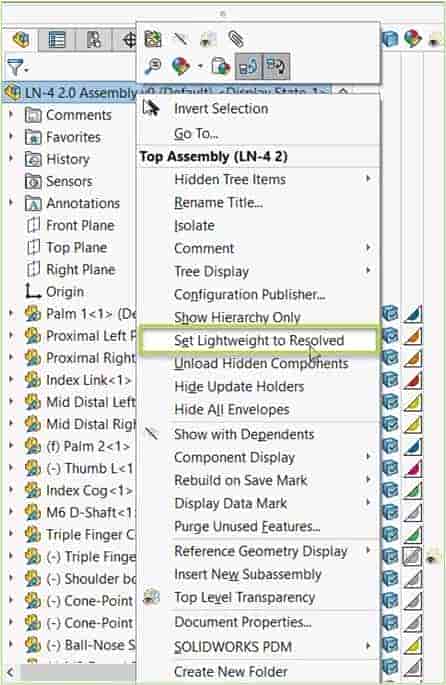

右键单击 FeatureManager 设计树顶部的装配体名称，然后选择 “将轻量化设置为已解决”， 这就完全解决析所有组件。

这时，最好在 SOLIDWORKS 中重新保存装配体，然后重新保存 Composer (.smg) 文件。一旦在 SOLIDWORKS 中解决，然后保存之前，这些组件就会出现并且可以选择。

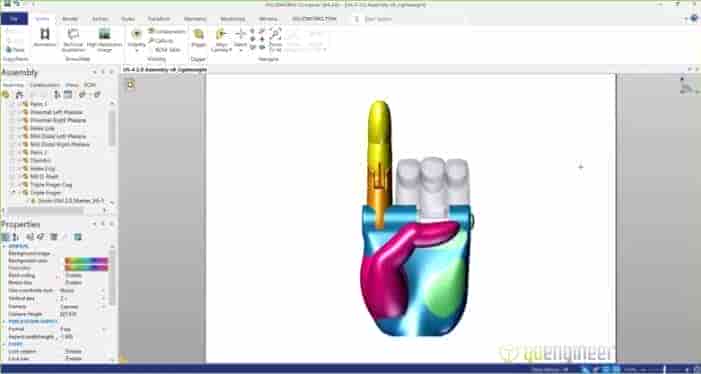

一旦SOLIDOWORKS 中的组件被解析，Composer 中的装配体角色将是可见和可选择的。（如下图）
