绘图软件surfer中文使用教程：创建钻孔地图

Surfer是一款功能强大的 地质绘图软件，可轻松导入钻孔数据以生成 2D 钻孔图层，该图层显示每个钻孔、岩心或井的位置、偏差和路径。

Surfer是一款功能强大的

在 surfer中创建钻孔地图：

用于创建钻孔图层的数据包括所需的项圈数据、可选的测量数据以及可选的间隔和点数据。这些数据可用于创建单个或多个钻孔层。创建钻孔图层后，请查看有关为 2D 视图定义钻孔图层属性和单个钻孔属性的信息，并查看查看钻孔地图 Surfer 的 3D 视图，了解有关创建 3D 钻孔图层视图的信息。

以下列表描述了 Surfer 创建钻孔图层所需的数据类型：

• 项圈数据应包含有关钻孔的信息，例如孔 ID（名称）、东 （X） 坐标、北 （Y） 坐标、高程、起始深度、结束深度、方位角和倾角。此表类型需要“孔 ID”、“东 （X）”和“北 （Y）”坐标字段。除非将 LAS （log-ascii） 文件作为间隔和点数据导入，否则需要项圈表。
• 可选的测量数据应包含有关钻孔方向的信息，例如孔 ID、深度、方位角和倾角。孔 ID 是此表的必填字
• 可选的间隔和点数据应在一个或多个数据文件（例如，XLSX、DAT 和 CSV）或 LAS 文件中具有实际的井下信息。LAS 文件将同时导入井下数据和项圈信息。

使用以下步骤创建钻孔图：

1.在新的打印窗口中，单击“主页”|新地图|专业|钻孔命令或在包含现有地图的绘图窗口中，单击地图工具|添加到地图|图层|钻孔命令。将出现“钻孔数据导入”对话框。

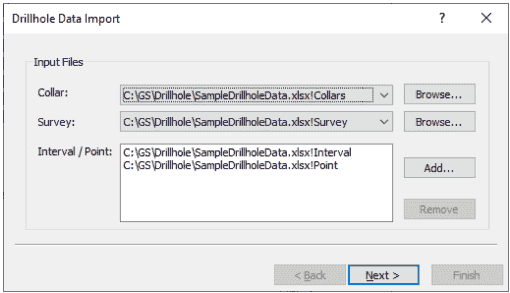

2.单击“浏览”和“添加”按钮以选择每个钻孔数据文件（环和可选测量、间隔和点数据），然后单击“下一步”打开“钻孔数据导入”对话框。 对于选择要导入的每个数据文件，将出现“钻孔数据导入”对话框。 单击“浏览”和“添加”按钮以选择每个钻孔数据文件（环和可选测量、间隔和点数据），然后单击“下一步”打开“钻孔数据导入”对话框。 对于选择要导入的每个数据文件，将出现“钻孔数据导入”对话框。

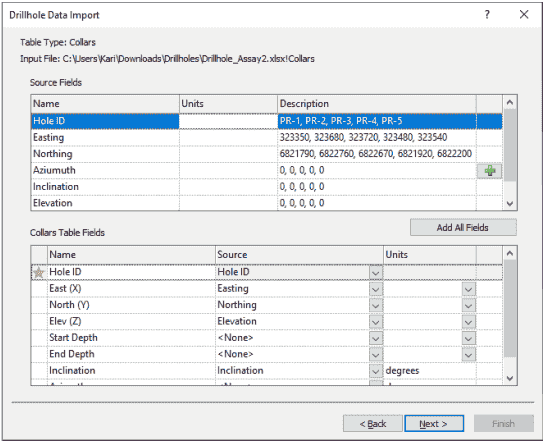

3.在钻孔数据导入对话框中导入项圈或测量数据：注意：如果项圈和测量表都具有方位角和倾角数据，则 Surfer 将使用测量表数据。如果只有项圈表具有方位角和倾角数据，请在项圈数据导入定义中同时指定“开始深度”和“结束深度”。如果项圈和测量数据都没有方位角或倾角数据，则Surfer将假定孔是垂直的。

• 从“表字段”部分的“源”列表中进行选择，以将“名称”字段与导入文件中的正确源相关联。Surfer 会创建一些默认行（如孔 ID）以帮助关联导入的数据。标有星号的行是必需的。
• 使用“单位”字段定义源数据的单位。
• 单击“源字段”部分中任何其他数据旁边的加号按钮以导入该数据，或单击“添加所有字段”按钮以添加所有数据。其他数据可用于筛选条件。对于添加到“表字段”部分的任何其他行，请单击红色的 X 按钮以不导入该数据。
• 将“名称”关联到“源”数据并定义任何单位后，单击“下一步”以显示下一个数据导入对话框。

4.如果选择了要导入的间隔或点数据，则每个数据源都会显示“钻孔数据导入”对话框。如果导入的数据是间隔数据，请单击“间隔（从/到）数据”。如果导入的数据是点数据，请单击“点（深度）数据”。间隔数据通常具有具有“孔 ID”、“从”和“到”的行，而点数据将具有“深度”数据。

• 使用“表字段”部分中的“源”列表，将“名称”字段与导入数据中的正确源相关联。Surfer 会创建一些默认行（如孔 ID）以帮助关联导入的数据。标有星号的行是必需的。
• 单击“源字段”部分中任何其他数据旁边的绿色加号按钮以导入数据，或单击“添加所有字段”按钮以添加所有数据。其他数据可用于筛选条件。对于添加到“表字段”部分的任何其他行，请单击红色的 X 按钮以不导入该数据。
• 将“名称”关联到“源”数据并定义任何单位后，单击“下一步”。如果需要定义其他导入的数据，将出现另一个钻孔数据导入。

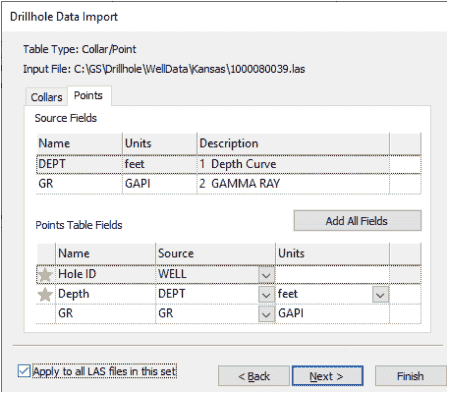

5.如果选择了一个或多个 LAS 文件进行导入，则每个 LAS 文件都将数据导入到一个项圈中，并将一个点表导入到钻孔数据导入 对话框中的项圈和点中。“项圈”选项卡类似于上述“钻孔数据导入”对话框，将从 LAS 文件中的井信息块和参数信息块中获取数据。点 选项卡将从 LAS 文件中的曲线信息块中获取数据。

• 使用“表字段”部分中的“源”列表，将“名称”字段与导入数据中的正确源相关联。Surfer 会创建一些默认行（如孔 ID）以帮助关联导入的数据。标有 a 的行是必需的。
• 如果所有 LAS 文件都具有相同的数据格式，请选中应用于此集中的所有 LAS 文件复选框，以将此数据导入定义应用于选择要导入的所有 LAS 文件。
• 单击“源字段”中任何其他数据旁边的 绿色加号按钮以导入该数据，或单击“添加所有字段”按钮以添加所有数据。其他数据可用于筛选条件。对于添加到“表字段”部分的任何其他行，请单击红色的 X 按钮以不导入该数据。
• 将“名称”关联到“源”数据并定义任何单位后，单击“下一步”以显示下一个数据导入对话框。
• 继续定义任何其他 LAS 文件，然后单击下一步前进到下一个导入定义。

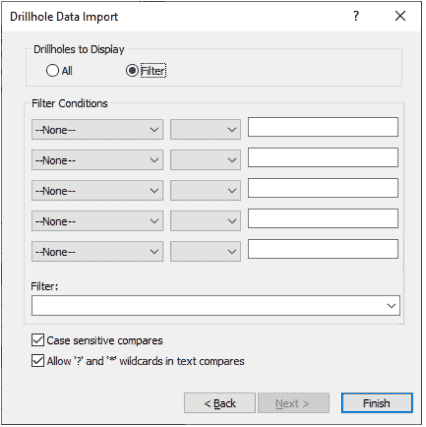

6.定义所有导入的数据后，将出现最终的钻孔数据导入对话框。

在“要显示的钻孔”下，单击“全部”以使用所有钻孔数据，或单击“过滤器”以过滤当前钻孔以仅显示一组经过过滤的钻孔。使用五个筛选条件行，使用 collars 表中的字段构建筛选器，或在文本框中编写自己的表达式。单击“筛选条件”行上的箭头可查看或选择以前使用的查询。

7.定义任何所需的过滤器后，单击完成按钮以创建钻孔层。创建钻孔图层后，查看有关创建 3D 视图、定义钻孔图层属性或使用钻孔管理器管理导入数据或导入其他数据的信息。 注意： 有几种方法可以打开钻孔管理器：

• 在内容 窗口中选择现有钻孔图层，然后在 常规页面的属性 窗口中，单击查看按钮。
• 选择地图，然后单击地图工具|图层工具|打开钻孔管理器。
• 右键单击钻孔图层，然后单击打开钻孔管理器。
