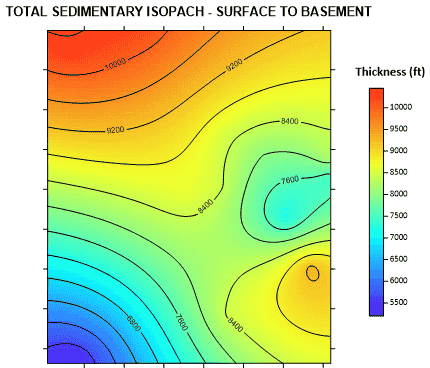

等高线图通常用于地质勘测中，以说明两层之间的厚度变化，例如煤层或地层的顶部和底部。如果您有定义顶面和底面高程的数据，则可以使用 地质绘图软件 Surfer 创建等高线或等角线图，两张地图都显示了两个表面之间的厚度。
等高线图通常用于地质勘测中，以说明两层之间的厚度变化，例如煤层或地层的顶部和底部。如果您有定义顶面和底面高程的数据，则可以使用

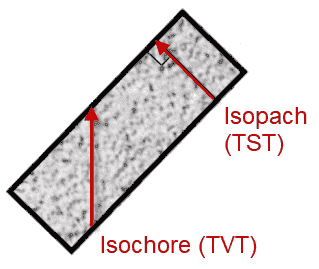

等厚图也称为真实地层厚度 (TST) 图。这种类型的地图代表了地层单元的真实厚度，即使在倾斜时也是如此。等距图，也称为真实垂直厚度 (TVT)，显示了一个单位的垂直厚度。如果单位是水平的，这将与 TST 相同，但如果单位有倾角或倾斜，则垂直厚度与地层厚度不同。
要在 surfer23中创建等高线或等距图，请按照以下说明操作：
- 创建 上表面和下表面的网格文件（例如，定义煤层顶部和底部标高的网格文件）。
- 单击 网格 | 计算 | 等高线 命令。

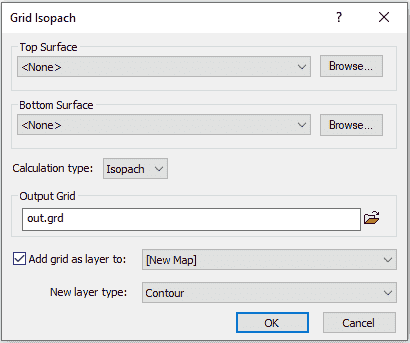

- 在Grid Isopach对话框中，单击 Upper Surface旁边的Browse 按钮。在“打开网格”对话框中，选择上表面的网格文件并单击“打开”或单击“下载”按钮下载网格文件。
- 单击“ 下表面”旁边的“浏览 ”按钮。在“打开网格”对话框中，选择下表面的网格文件并单击“打开”或单击“下载”按钮下载网格文件。
- 根据您想要的地图类型，单击 计算类型的等高线 或 等球线 。
- 单击“输出网格”部分中的打开文件夹按钮，在“ 将网格另存为”对话框中输入厚度网格文件的名称，然后单击“保存” 。
- 选中将格网作为图层添加到 复选框以创建格网文件并在创建后将格网显示为地图图层，或者不选中仅创建格网文件。
- 如果在创建网格后将其添加为图层，请 从新图层类型 列表中选择新网格的图层类型。
- 单击 确定 以生成选定的网格。
对于 Surfer 版本 21 及之前的版本，请参阅以下说明 ：
如果使用 Surfer 21 或以前的版本，您可以通过使用网格数学从顶部减去底部表面来获得差异 ，只需几个步骤即可创建等距图（真实垂直厚度） ：
- 使用 主页 | 网格数据 | 网格数据 命令为上表面创建一个网格文件，为下表面创建一个网格文件。两个网格必须使用相同的 XY 限制以及相同的行数和列数。
- 单击 网格 | 计算 | 数学 命令。
- 在“ 网格数学” 对话框中，单击“ 添加网格” 按钮。
- 在 Open Grid(s) 对话框中，选择上表面和下表面的网格文件。
- 单击 打开。
- 单击输出网格文件 字段中的更改文件名 （黄色文件夹）图标 。
- 输入一个新的 文件名。
- 单击 保存。

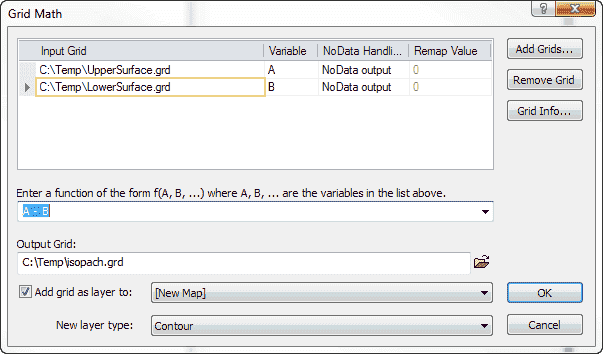

- 在 Enter a function…字段中，输入公式 A – B，其中变量 A 是上表面，变量 B 是下表面，如下面的屏幕截图所示。
- 单击New layer type字段并选择Contour。
- 单击 “确定”，将创建一个网格文件以及显示等距线的等高线图。
