邵老师分享如何用SolidWorks绘制节能灯（图纸案例）
软件教程 •
导读：节能灯，又称为省电灯泡、电子灯泡、紧凑型荧光灯及一体式荧光灯，是指将荧光灯与镇流器（安定器）组合成一个整体的照明设备，节能灯大家在平时日常生活中是比较常见的，本期邵老师就一步一步教大家如何绘制一个节能灯。

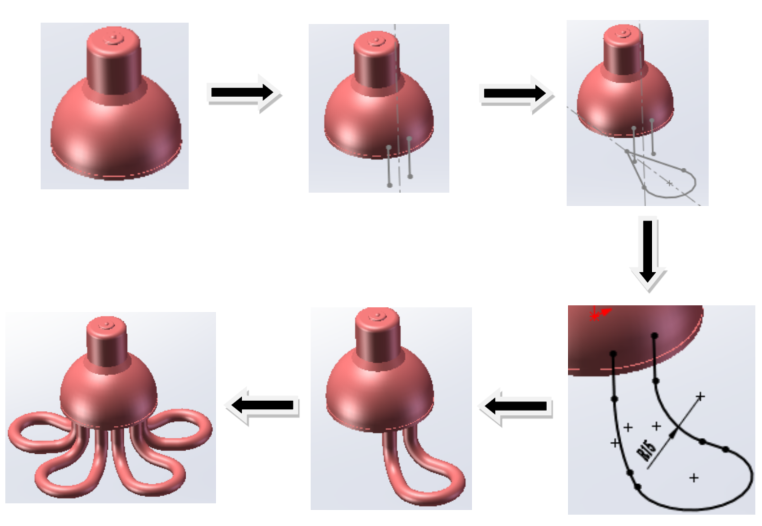

案例分析：首先旋转创建节能灯主体，然后创建节能灯灯管，灯管的整体创建思路为创建3D路径后扫描，3D路径相对特殊无法通过某一个功能直接创建，此时需要分成三部分进行独立绘制，第一部分为上方两根竖直线，第二部分为下方的圆弧直线段，第三部分的中间连接圆角，前两部分都可以通过二维草图功能进行绘制，第三部分可以通过3D草图中的倒圆角快速实现。
下面是具体设计思路与步骤：

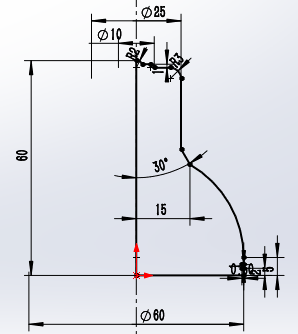

步骤1：新建一个零件文件。步骤2：创建图所示的旋转主体。选择旋转命令，选取前视基准面为草图平面，绘制图所示的旋转截面。
步骤3：创建图所示的偏移基准面，将前视基准面偏移18mm。
步骤4：在基准面1上创建第一个草图。
步骤5：创建图所示的偏移基准面，偏移距离为30。
步骤6：在基准面2上创建第二个草图。
说明：草图中的两根直线与第一个草图的端点添加重合约束。
步骤7：创建图所示的3D草图。首先通过转换实体引用复制第一个草图与第二个草图，然然后修剪多余对象后进行圆角的创建。
步骤8：创建图所示的扫描特征。
步骤9：创建图所示的圆周阵列特征。
