华天CrownCAD

国内首款、完全自主的基于云架构的三维CAD平台

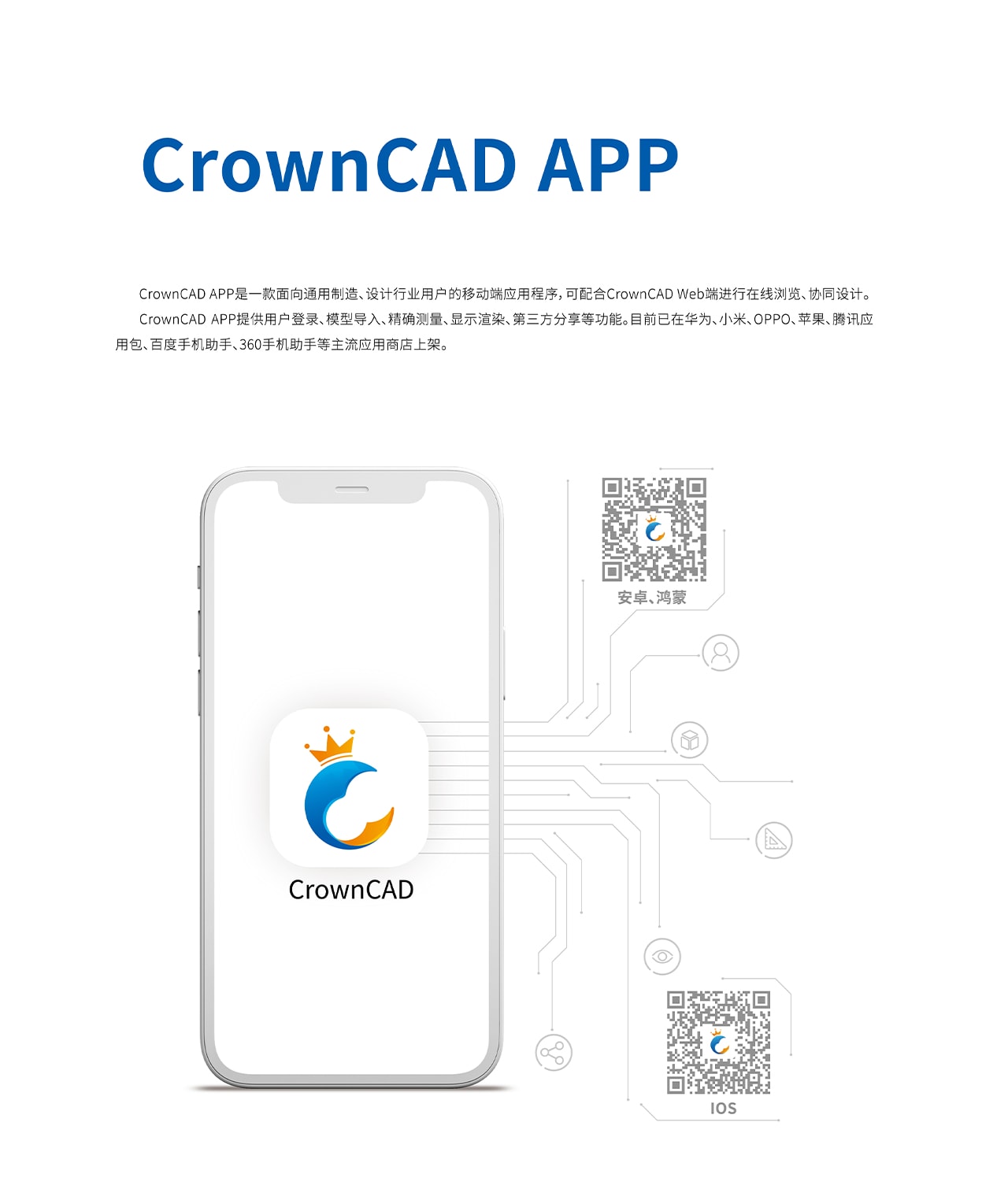

CrownCAD APP

● CrownCAD APP是一款面向通用制造、设计行业用户的移动端应用程序，可配合CrownCAD Web端进行在线浏览、协同设计。
● CrownCAD APP提供用户登录、模型导入、精确测量、显示渲染、第三方分享等功能。

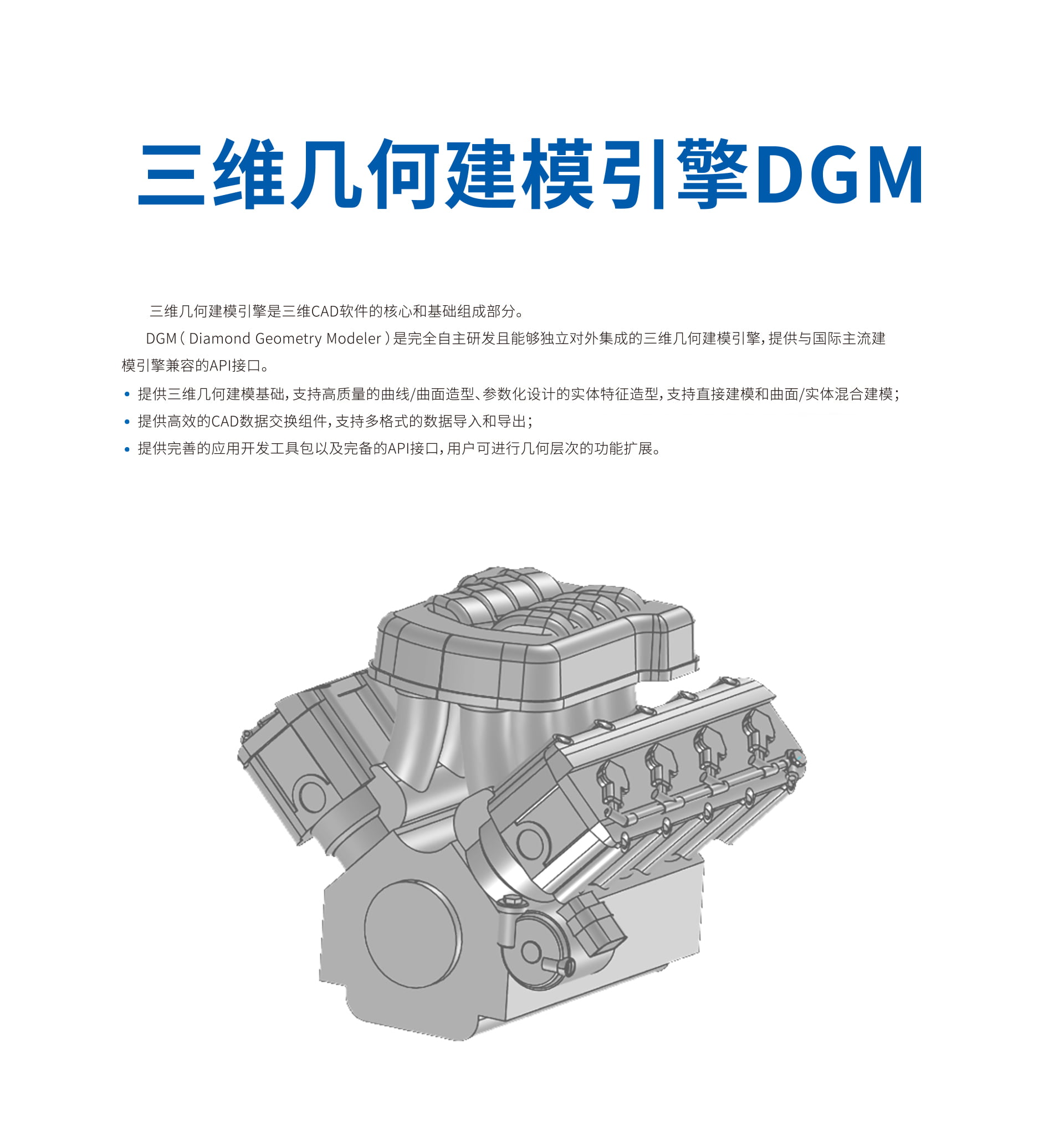

三维几何建模引擎DGM

● 提供三维几何建模基础，支持高质量的曲线/曲面造型、参数化设计的实体特征造型，支持直接建模和曲面/实体混合建模。
● 提供高效的CAD数据交换组件，支持多格式的数据导入和导出。提供完善的应用开发工具包以及完备的API接口。

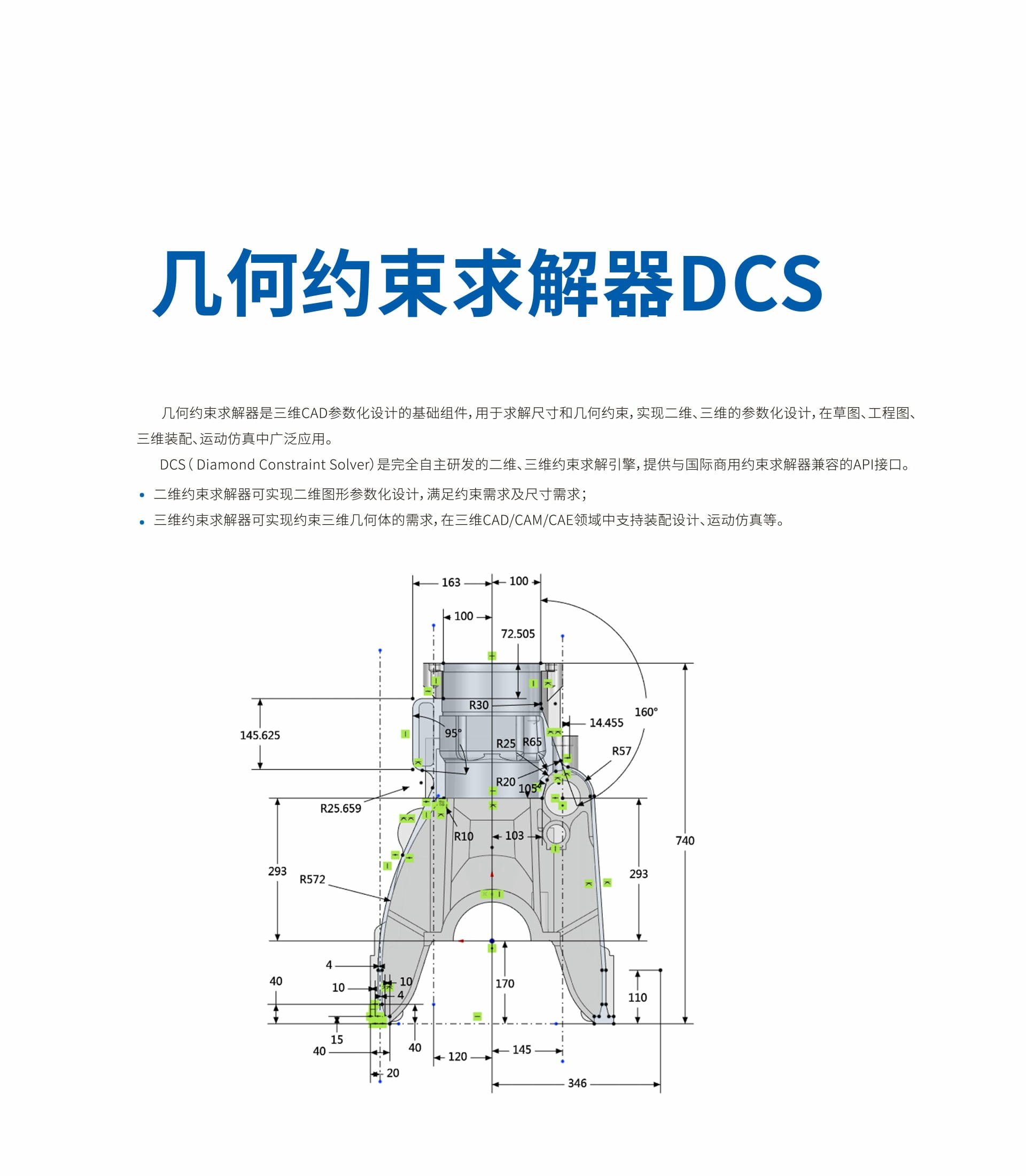

几何约束求解器DCS

● 二维约束求解器可实现二维图形参数化设计，满足约束需求及尺寸需求。
● 三维约束求解器可实现约束三维几何体的需求，在三维CAD/CAM/CAE领域中支持装配设计、运动仿真等。

应用领域

典型案例

典型案例（一）：发动机

发动机好比汽车的“心脏”，最早诞生在英国，它的本义是指那种“产生动力的机械装置”。发动机主要类型包括内燃机（汽油机、柴油机）、外燃机（斯特林发动机、蒸汽机等）、燃气轮机（赛车）、喷气发动机（火箭发动机）四种。

汽车发动机主要类型为内燃机，由两大机构五大系统构成，即曲柄连杆机构、配气机构及燃料供给系统、润滑系统、冷却系统、点火系统和启动系统。

由于发动机结构极为复杂，因此设计难度极高，通常需要多个团队联合完成。设计师在设计零部件的过程中，需进行多轮内部结构评审，也需要与制造厂家进行多番交涉。如果有些系统和零部件自己设计不了，还需要联系有能力的供应商协作开发。而现在评审或协作开发中一般通过邮件或U盘进行数据拷贝，可能产生数据的安全隐患；若采用驻厂指导的方式，又会造成人力物力浪费，延长了发动机设计周期。因此，传统设计模式的发动机从一开始概念设计到完成试验验证基本需要2-3年。如果有一种新的设计与评审模式，可以缩短发动机研发周期，从而大大地降低发动机的研发成本。

山东华云三维科技有限公司打造的基于云架构且完全自主可控的CAD产品——CrownCAD，提供一种全新的三维设计及协作模式。以视频中简易V8发动机为例，设计师应用CrownCAD完成其活塞、机体及其他零部件的在线建模，并将所有的零部件，通过CrownCAD提供的重合、平行、同轴等配合关系，完成整机的装配。在设计过程中，借助CrownCAD设计部门内部或者与供应商之间可进行模型分享、实时批注，既能实现团队之间的实时协作设计、结构评审，也能降低研发评审的时间成本，提升模型数据的安全性。

典型案例（二）：制动器

制动器在工业机械和汽车行业都是十分常见的装置，目的是使运动部件（或运动机械）具有减速、停止或保持停止状态的功能。

制动器按照工作原理主要可分为摩擦式制动器和非摩擦式制动器。摩擦式制动器即传统的钳盘式制动器、带式制动器、蹄式制动器等，依靠摩擦起到制动作用；非摩擦式制动器主要则是依靠磁力、涡流等起到制动作用。

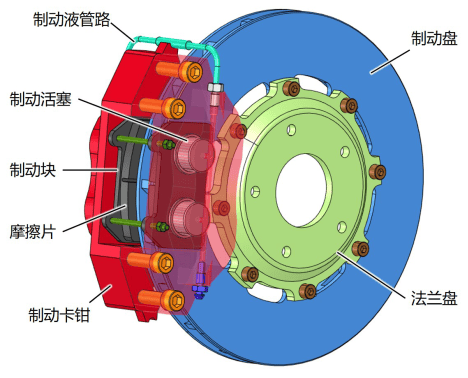

以汽车盘式制动器为例，制动盘作为旋转件与车轮一同运动，制动钳则是摩擦副中的固定件。驾驶员制动时踩下刹车踏板，制动液在管路中运动，产生液压力推动制动钳中的活塞，活塞推动摩擦片与制动盘接触，产生摩擦力，起到制动作用。

工程师设计制动器时，需要结合产品需求计算出各零部件主要尺寸后再进行建模。因兼顾结构布置、生产加工以及后续的试制和试验结果，制动器在确定最终设计前需要对零部件进行多番修改。

视频展示了工程师应用CrownCAD实现盘式制动器完整设计的全过程。

CrownCAD可实现盘式制动器从零件到总装在云端的全过程设计，便于工程师实现对盘式制动器完整的项目管理。

CrownCAD保证装配体与子零部件间的联动，便于工程师及时查看零部件变化对总装产生的影响。

CrownCAD提供剖视图、透明等渲染模式，便于工程师查看复杂模型的内部结构。

典型案例（三）：激光切割机

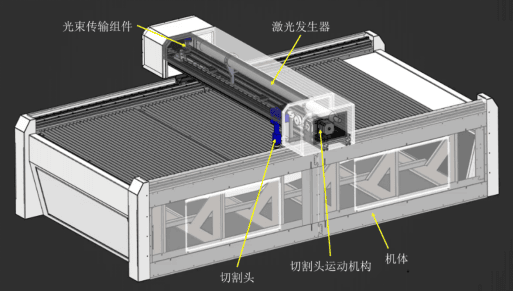

激光切割机是工业制造中一种常用设备，它主要由激光发生器、光束传输组件、切割头、机体等部分组成。

激光切割机以精度高、切割速度快等优势代替了传统的机械刀。切割精度成为判断激光切割机质量好坏的第一要素，而工作台精度则是影响切割精度的主要因素，工作台的精度如果非常高，则切割的精度也随之提高。因此保证激光切割机的高精度设计非常重要。

CrownCAD是山东华云三维科技有限公司自主研发的首款国产云端三维CAD软件。

CrownCAD拥有100%源代码的几何建模引擎DGM及几何约束求解器DCS，保证建模的精度。同时，CrownCAD提供丰富的零件与装配功能，可以帮助工程师高质量的完成激光切割机的设计。

如视频所示，工程师利用CrownCAD实现激光切割机从零件到装配的完整设计。

CrownCAD不需要安装桌面程序，直接通过浏览器登录crowncad.com即可开始建模。

CrownCAD保证各零件的设计准确性及精度，完成对机体钣金、切割头的建模。

CrownCAD提供零件、子装、总装等层级关系，用户可以通过添加配合关系完成整机设计。

典型案例（四）：挖掘机

挖掘机又称挖土机、挖机等，是工程建设中的重要机械设备。无论年龄大小，开山挖河、轰鸣作响的挖掘机，总能引起人们驻足观看。“挖掘机是每个男人的梦想”，在本案例中，我们应用CrownCAD实现男人梦想的第一步——设计挖掘机。

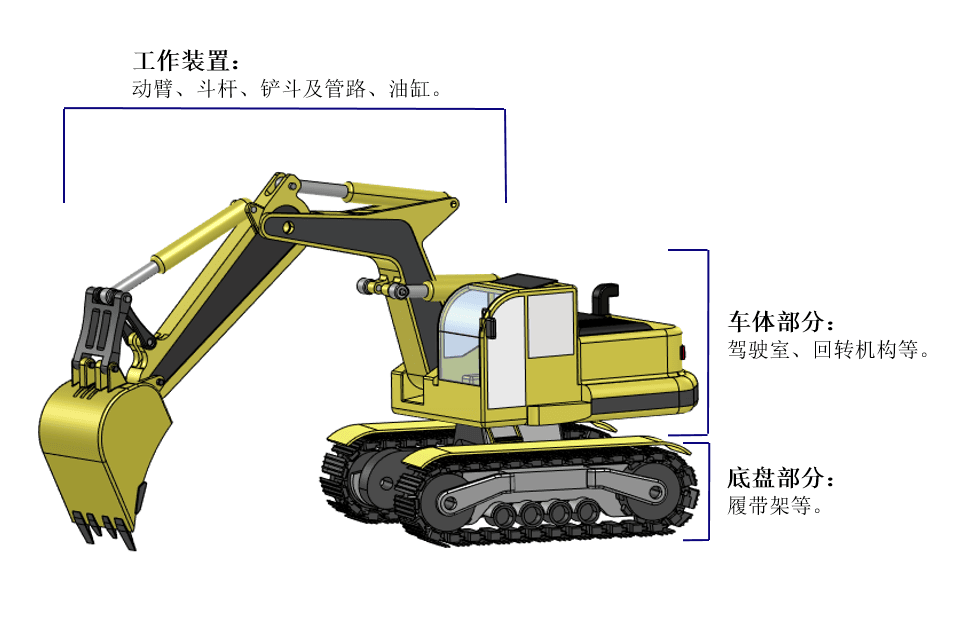

挖掘机的主要结构有：履带架、行走系统、动臂、铲斗、液压机构等。这些结构相互合作，共同支撑起挖机行走、回转、工作装置运行等各类功能。实现挖掘机的运动功能是十分复杂的，需要大量机构相互配合，因此在设计挖掘机过程中需要考虑各部分的运动干涉及相互影响情况。

如视频，展示应用CrownCAD实现挖掘机建模、动画、优化完整的设计过程。

⦁ 首先应用CrownCAD零件模块设计铲斗结构，运用抽壳，草图检查等功能提高建模效率。

⦁ 零件建模完成后，应用CrownCAD装配模块完成挖斗及周围件的装配。

⦁ CrownCAD运动仿真分析基于完成的挖掘机装配。在运动仿真窗口的时间轴上设定运动的关键时间，并在视口中完成对应时间点零部件位置，CrownCAD便会按照装配中零部件之间的配合关系自动计算所有从动零部件的运动路径，生成机构运动动画，模拟其真实运动效果。

⦁ 设计师根据运动仿真结果优化零部件设计，装配自动更新至最新设计方案。
